Когда в стойку сводятся десятки линий от уличных камер, датчиков или промышленного оборудования, устанавливать на каждую из них индивидуальный защитный модуль – значит неоправданно перегружать монтажное пространство и увеличивать смету. Устройства в компактном корпусе на 24 порта решают эту задачу: один блок защищает 24 линии, упорядочивая кабельную систему и сокращая расходы. Такое решение востребовано в серверных, дата-центрах и любых технических помещениях с 19" стойками.

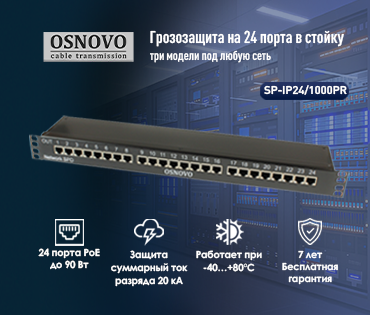

В линейке OSNOVO представлено три подобных устройства: SP-IP24/100R, SP-IP24/1000R и SP-IP24/1000PR. Их задача – защищать коммутаторы, маршрутизаторы и серверы от импульсных перенапряжений. Устройства монтируются со стороны оборудования в стойке и нейтрализуют импульсы до того, как они попадут в порты. При этом важно помнить: модуль в стойке – это только половина решения. Для полной защиты линии второе устройство грозозащиты должно быть установлено на другом конце кабеля, прямо перед подключаемым оборудованием (камерой, датчиком, контроллером). Только так импульс перенапряжения будет погашен с обеих сторон.

Разберем ключевые технические параметры этих моделей:
🔸Uc – максимальное рабочее напряжение, которое устройство выдерживает длительно без срабатывания и износа. Для линий с PoE (48–56 В) нужен Uc = 57 В, иначе защита быстро выйдет из строя. Для линий без питания достаточно 6 В.
🔸In – номинальный ток разряда. Показывает величину импульса, которую защита выдерживает многократно без потери характеристик.
🔸Itotal – суммарный ток разряда. Это способность корпуса отводить энергию в землю при одновременном импульсе по нескольким линиям.
🔸Время срабатывания – у всех трёх моделей оно составляет 1 наносекунду, что является отраслевым стандартом: импульс нарастает за сотни наносекунд, и защита успевает включиться до опасного уровня.

Модель	Пропускная способность	PoE	Uc, В	In, кА	Itotal, кА
SP-IP24/100R	100 Мбит/с	Нет	6	0,3	2,5
SP-IP24/1000R	1 Гбит/с	Нет	6	2,5	20
SP-IP24/1000PR	1 Гбит/с	Есть (af/at/bt)	57	2,5	20

Таким образом, при выборе устройства из серии SP-IP24 необходимо учитывать не только пропускную способность канала, но и наличие питания по витой паре – от этого зависит корректность и срок службы защиты. Все три модели имеют одинаковое время отклика 1 нс и занимают всего 1U в 19" стойке, а различия в токах разряда делают каждую из них оптимальной для своих задач: SP-IP24/100R – для недорогих 100-мегабитных линий с небольшой протяжённостью, SP-IP24/1000R и SP-IP24/1000PR – для гигабитных сетей, в том числе с питанием устройств по PoE.
